電子機器の心臓部とも言える基板は、製品の性能や信頼性を左右します。特にSMT（表面実装技術）を用いた実装では、基板の種類に応じた適切な処理が不可欠です。この記事では、基板の種類と実装に関する基本知識から、具体的な実装方法までを詳しく解説します。エフピー実業株式会社の視点を踏まえ、品質向上とコスト削減に役立つ情報をお届けします。
基板の種類と実装の基本知識
基板は電子部品を搭載するための土台であり、種類によって特性や用途が異なります。主に以下のような基板が存在します。

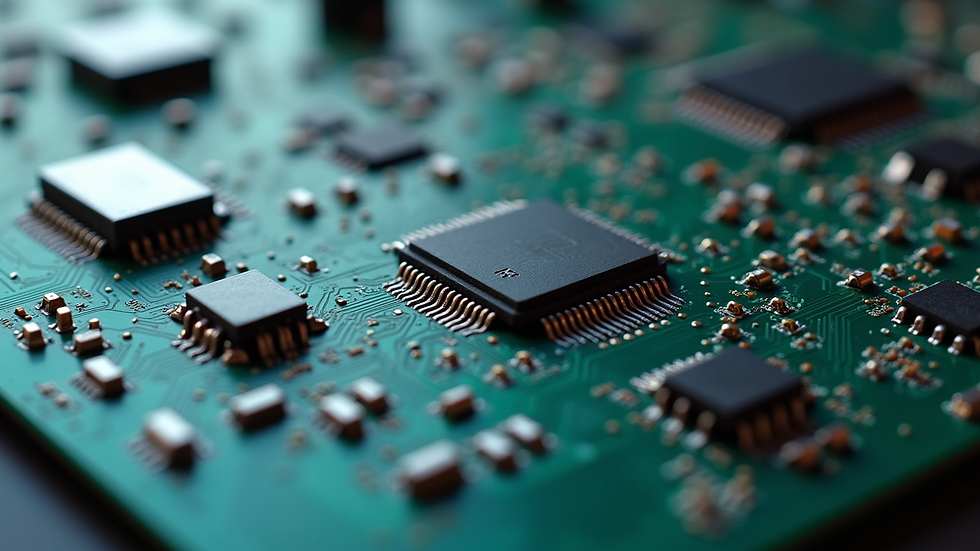

プリント基板（PCB）
最も一般的な基板。ガラスエポキシ樹脂を主材料とし、銅箔で配線パターンが形成されています。多層基板も多く、複雑な回路に対応可能です。
フレキシブル基板（FPC）
薄くて柔軟性があり、曲げや折り曲げが可能。狭いスペースや可動部分に適しています。
セラミック基板
高周波特性や耐熱性に優れ、車載や医療機器など高信頼性が求められる分野で使用されます。
アルミ基板
放熱性が高く、LED照明やパワーエレクトロニクスに適しています。
基板の種類により、実装方法や使用する材料が変わります。例えば、フレキシブル基板は熱に弱いため、はんだ付け温度の管理が重要です。
基板の種類と実装に適した方法
基板の種類に応じた実装方法を選ぶことが、製品の信頼性向上に直結します。以下に代表的な実装方法と注意点をまとめました。
1. プリント基板の実装
SMT（表面実装技術）
小型部品を基板表面に直接実装。高密度実装が可能で、自動化が進んでいます。
- 推奨: リフローはんだ付けを用い、温度プロファイルを基板仕様に合わせて最適化します。
- 注意点: 多層基板は熱膨張差に注意し、はんだ割れを防止します。
スルーホール実装
部品のリードを基板の穴に通してはんだ付け。機械的強度が高い。
- 推奨: 挿入後に波はんだ付けを行う。
- 注意点: 高密度実装には不向き。
2. フレキシブル基板の実装
低温はんだ付け
熱に弱いため、低温はんだや特殊フラックスを使用。
接着剤併用
部品の固定に接着剤を併用し、機械的ストレスを軽減。
検査
曲げ試験や耐久試験を実施し、信頼性を確保。
3. セラミック基板の実装
銀ペーストはんだ付け
高温に耐える銀ペーストを用いる。
高精度配置
高周波特性を損なわないよう、部品配置は厳密に管理。
熱管理
放熱設計を考慮し、熱ストレスを最小化。
4. アルミ基板の実装
熱伝導性接着剤
放熱性を活かすため、熱伝導性の高い接着剤を使用。
はんだ付け温度管理
アルミ基板は熱膨張率が異なるため、温度管理が重要。
部品選定
放熱特性を考慮した部品を選ぶ。
SMT実装における品質管理のポイント
SMT実装は高精度が求められます。品質を確保するためのポイントを紹介します。
はんだペーストの管理
粒度や粘度を適切に管理し、印刷ムラを防止。
リフロー温度プロファイルの最適化
基板や部品に合わせて温度曲線を調整。過熱や冷却不足を防ぐ。
部品配置の精度
自動配置機のキャリブレーションを定期的に実施。
検査工程の充実
AOI（自動光学検査）やX線検査を活用し、はんだ不良や部品ずれを早期発見。
環境管理
湿度や静電気対策を徹底し、製品の信頼性を向上。
実装工程でのトラブルと対策
実装工程では様々なトラブルが発生します。代表的な問題と対策をまとめました。
はんだブリッジ
原因: はんだペーストの過剰塗布や部品間隔の狭さ。
対策: ペースト量の調整、部品配置の見直し。
はんだ割れ
原因: 熱膨張差やリフロー温度の急激な変化。
対策: 温度プロファイルの最適化、基板材質の選定。
部品ずれ
原因: 印刷不良や配置機のキャリブレーション不良。
対策: 印刷工程の管理強化、配置機の定期点検。
はんだボール
原因: フラックスの過剰使用やリフロー温度の過剰。
対策: フラックス量の適正化、温度管理。
基板の種類と実装方法を理解し、製造効率を高める
基板の種類に応じた適切な実装方法を選ぶことは、製品の品質向上とコスト削減に直結します。特にSMT製造業者にとっては、基板の特性を理解し、最適な工程設計を行うことが重要です。
私たちエフピー実業株式会社は、基板実装に必要な消耗品や治具を高品質かつ低価格で提供しています。これにより、稼働率の向上とコスト削減を実現し、お客様の製造現場を強力にサポートします。
詳しくは基板の種類と実装方法をご覧ください。適切な基板選定と実装技術の導入で、製造効率を最大化しましょう。
